UV燈管變壓器和電容器如何接線？

對于外行來說，布線似乎是一件非常簡單的事情。 這是因為他們不了解他的原理和接線技術。 我們都知道設備必須有很多線。 然后在接線時，如果您不注意它，或者連接了錯誤的電線，使用時肯定會產生影響，因此內部的門口仍然相對較深，因此讓我們來看看如何 連接紫外線燈變壓器和電容器。？

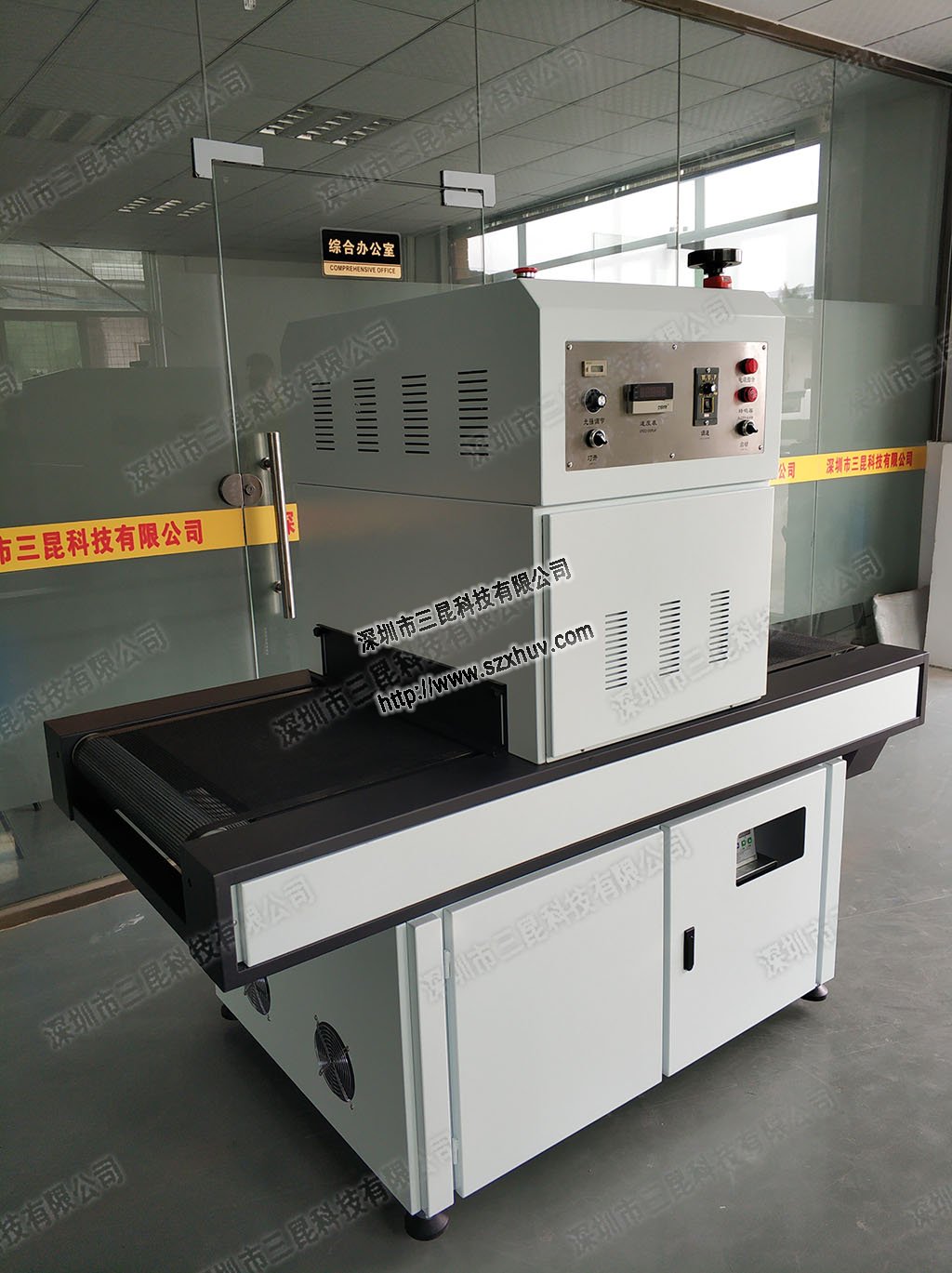

？ 讓我們來談談UV烘干機的組成部分：首先，我們來談談整體：配備4個通用腳輪的主機架； 爐蓋，外殼涂料，內部鋪砌高溫棉，內部水箱用不銹鋼板制成，配有4個紫外線燈，燈罩； 輸送電機，調速器，鐵氟龍網帶。
控制一些電器：電源開關，急停開關，旋轉開關，歐姆龍溫控表，大華定時器，電流表，電壓表；2510正接觸器4、1210接觸器8，風電機過載保護;溫控表控制風力馬達，當達到相應溫度時，開啟馬達，2臺風力馬達（底部，頂部）；3KW變壓器2臺，2臺5.6KW變壓器;0.10.3.2有4個電容器; 紫外線燈可以分為中高兩個級別，并且可以分別控制四個紫外線燈。
紫外線紫外線干燥箱的電路接線方法：變壓器控制：旋轉開關連接到2510接觸器電感線圈，信號連接到蓄電池220V，直接控制變壓器380V輸入； 變壓器電源打開后，它同時控制1210接觸器UV燈處于中檔，帶有一個兩級旋轉開關以控制兩個1210接觸器，特定的接線將被斷開以調節照明的亮度。 燈。
變壓器具有四個接頭0、1、2和3，電容器具有四個接頭0、10、3和2，分別代表不同的功率和容量。 由于該UV機有4盞燈并被分為兩個級別控制，因此會有更多的接觸器。 一個需要3個接觸器，其中一個是正泰2510控制變壓器輸入，兩個需要1210個接觸器來控制電容器。UV燈的一端連接到變壓器的2端子，電容器0端子連接到變壓器0端子，電容器10UF和3UF連接以代表中等亮度，然后連接到常開A端子 1210接觸器（E）的另一端連接到燈的另一端； 電容器的2UF連接器連接到另一個1210接觸器（F）的C端子，另一端D連接到接觸器（E）的A端子。 轉動調整開關，F接觸器閉合時，電容器10UFUFUF都連接在一起，形成全亮。 今天我們將首先在這里停止。 有關更多信息，請訪問我們的網站以了解更多信息。
